Kino auf LED-Beleuchtung umrüsten
Das Thema:

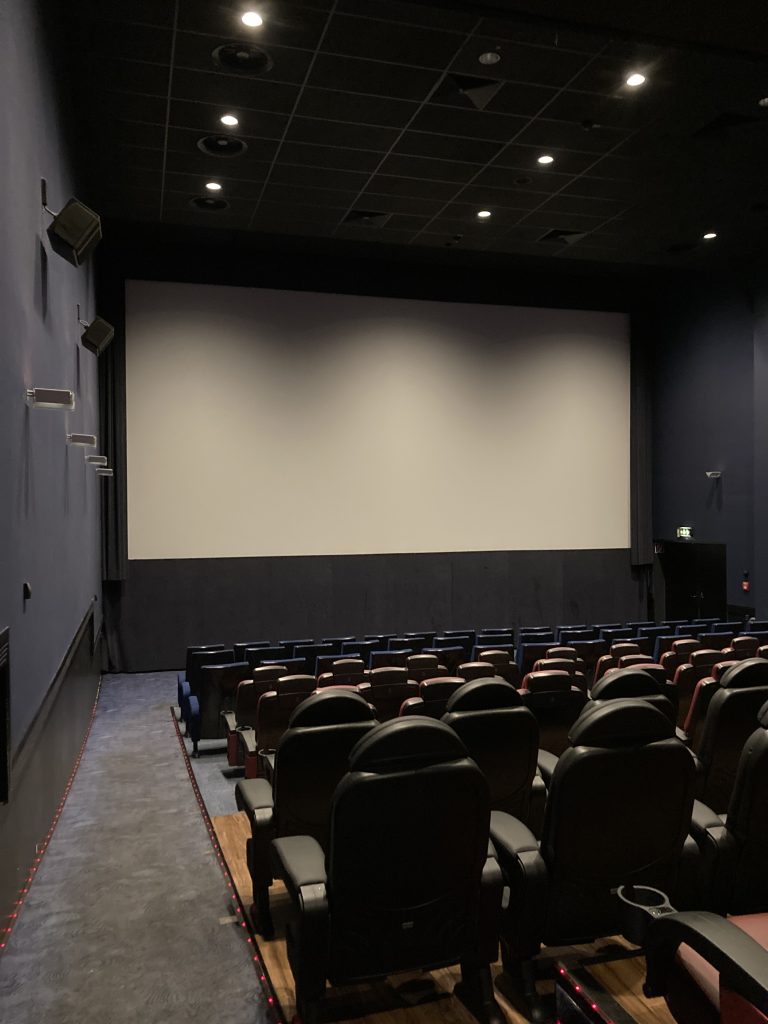

Dwonlights in der Decke, bestückt mit 100W E27 Glühlampen, sollten auf LED umgerüstet werden und natürlich sollten diese dimmbar sein.
Die alte Dimmtechnik bestand aus früher üblichen Industrie-Dimmern mit motorischem Stellantrieb. Es handelte sich um eine Phasenabschnittsdimmung, die unabhängig vom Dimmzustand stets die volle Anschlussleistung verbrauchte – entweder an der Leuchte selbst oder beim Dimmen am Dimmer.
Neue Leuchten sollten künftig über DALI-Technik gedimmt werden. Allerdings waren keine Steuerleitungen zu den Leuchten vorhanden, und die Verlegung neuer Leitungen war viel zu aufwendig – um nicht zu sagen normenkonform unmöglich. Aufgrund der vorhandenen Lüftungstechnik war ein Zugang zur Rohdecke zur Leitungsverlegung nicht möglich.
Unser Lösungsvorschlag sah daher vor, die bisherigen 100-Watt-Halogenlampen durch 17,5-Watt-LED-Leuchten zu ersetzen. Die leistungsbezogene Phasenabschnittsdimmung wurde durch eine verlustfreie Casambi-Steuerung für DALI-Leuchten ersetzt. Die neuen Leuchten verfügten über integrierte Casambi-Treiber. Die Lichtsteuerung wurde durch eine vergleichsweise kostengünstige Casambi-Steuerung realisiert. Mithilfe entsprechender Bauteile konnte zudem die Projektorsteuerung eingebunden werden.
Casambi hatte ursprünglich nur dimmbare Komponenten im Portfolio. Dies führte im Betrieb mitunter zu Problemen, wenn jemand den Taster zum Ein- oder Ausschalten über längere Zeit gedrückt hielt. Der Kundenservice von Casambi hat daraufhin die Tasteranbindung so programmiert, dass diese nur noch zum Schalten verwendet werden können. Seitdem läuft die Beleuchtung in 14 Kinosälen – mit bis zu 29 Leuchten pro Saal – störungsfrei.
Positiver Nebeneffekt: Es werden über 90 % an Energie eingespart!
Die Leuchten werden vom Betreiber in der Regel mit nur 5 % betrieben. Schon bei Maximallast spart man über 80 % Energie. Durch den Wechsel von 105 W auf 17,5 W ergibt sich eine Einsparung von ca. 91,8 %. Wird zusätzlich nur auf 5 % gedimmt, entspricht das einer effektiven Leistungsaufnahme von etwa 1 W, zuzüglich ca. 3 W Verlustleistung des Treibers. Anstelle der früheren 105 W werden heute also nur noch ca. 5 W benötigt – und das für die Einlassbeleuchtung der Kinosäle.
